マウスの構造としくみ
現在、市販されていマウスを、構造に着目して分けると、
機械式(ボール式)マウスと、光学式マウスとに分けられます。
構造

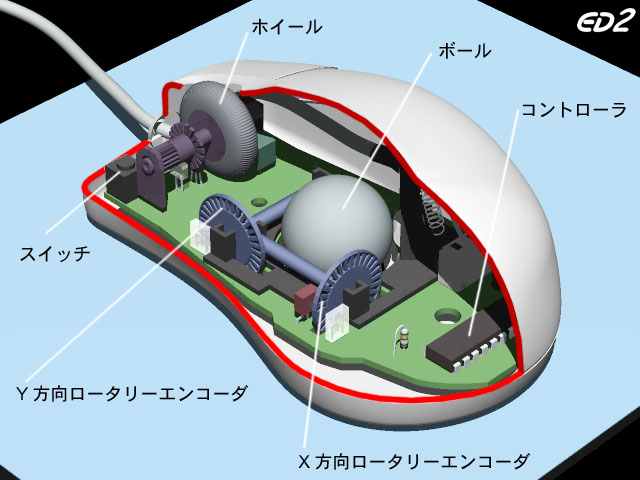

ボール式マウスの中を覗いてみましょう! (図1-6)ボール式マウスの構造

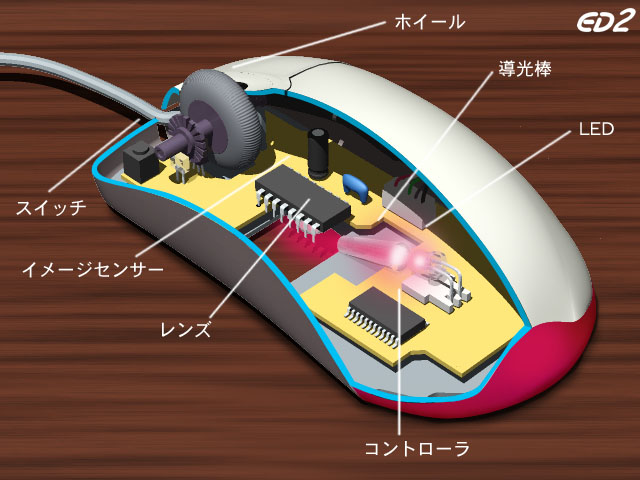

光学式マウスの中を覗いてみましょう! (図1-7)光学式マウスの構造
【Mouse Exercise-1】
見比べてみましょう。
共通の部分と、共通でない部分とがありますね(^o^)
共通な部分は、何でしょうか?
またそれは、どのような働きをしているのでしょうか?
動作原理
マウスはどのようにして、位置を特定しているのでしょうか?
ボール式マウスが動いたとき、内部では何が起きているのでしょう?
(動画1-4)ボール式マウスの動作原理
光学式式マウスが動いたとき、内部では何が起きているのでしょう?
(動画1-5)光学式マウスの動作原理
【Mouse Exercise-2】
マウスが自分の位置を特定しているしくみは、イメージできたでしょうか??
ボール式マウスと光学式マウスに共通の部分は、どのような役割をしていますか?
【Mouse Exercise-3】
ボール式マウスと光学式マウスに共通でない部分は、それぞれどのような役割をしていますか?
画像・映像資料提供 情報機器と情報社会のしくみ
平成13年度 文部科学省「教育用コンテンツ開発事業」により「情報機器と情報社会のしくみ」開発委員会が制作
